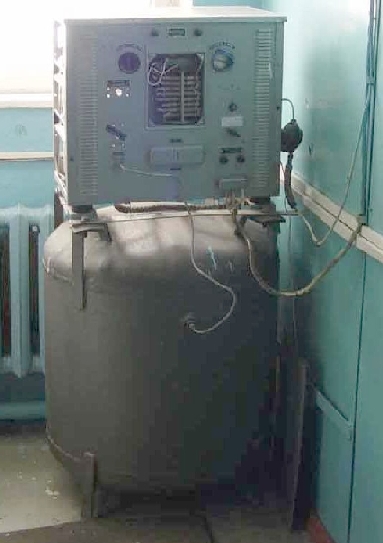

Дегидратор МАД-127/220
Дегидратор автоматический МАД-127/220 представляет собой полностью автоматизированную установку, предназначенную для осушения воздуха, засасываемого из атмосферы, и подачи его под давлением в линию потребления.
Основные технические данные
Температура окружающей среды - от -10 до +50° С
Содержание влаги в осушенном воздухе при расходе в линии потребления 10-15 л/мин, температуре окр. среды 10-20° С и относительной влажности 95± 3% (точка росы - 40° С) не более - 0,117
Максимальное давление воздуха подаваемого дегидратором ---- 2,5±0,2 кГ/см кв.
Производительность на 5-ти часовом цикле, л/мин, при давлении 2,0 кГ/см кв. не менее -- 15
Рабочее напряжение - трехфазное, переменного тока частоты 50Гц ----127/220В
Максимальная потребляемая мощность ---- 1,2 кВт
Масса изделия не более ----- 105 кГ
Габаритные размеры -------- 640х562х456 мм

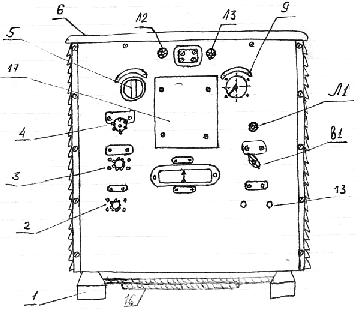

На передней панели расположены:
На внутренней стороне панели расположены:
На правой стороне каркаса расположены:
На левой стороне каркаса расположены:
На задней стороне каркаса крепится трансформатор с платой, на которой расроложены электроэлементы.
На днище каркаса расположены компрессор и электродвигатель.
Снизу, на кронштейнах крепится холодильник (ребристая трубка) предназначенный для охлаждения воздуха поступающего из компрессора в осушительные камеры.
Принцип работы
При непрерывной работе установки полный рабочий цикл осуществляется за 12 часов. Полный рабочий цикл состоит из двух полуциклов, длительностью по 6 часов каждый. Во время работы дегидратора одна осушительная камера является рабочей. Проходящий воздух осушается в этой камере силикагелем и затем поступает к потребителю. Вторая камера в это время восстанавливает свою осушающую способность.
Движение воздуха в коммуникациях во время непрерывной работы компрессора в течение 12 часов происходит следующим образом: если в первые 6 часов после включения дегидратора осушительная камера №1 находится в активном состоянии, т.е. способна осушать воздух, то камера №2 находится в режиме восстановления осушающей способности, который включает в себя 3,5 часов регенерации силикагеля и 2,5 часов его остывания. При этом в первые 3,5 часов соленоидные клапаны №1 и №4 открыты, а клапаны №2 и №3 закрыты. Через 3,5 часа закрывается и клапан №4. Такое состояние клапанов сохраняется еще в течение 2,5 часов.
При включение дегидратора МАД 220/50 влажный атмосферный воздух поступает в компрессор через пылезащитный фильтр.
На выходе из компрессора поток воздуха направляется через обратный клапан к осушительным камерам.
Воздух, проходящий через осушительную камеру №1, находящуюся в активном состоянии, отдает свою влагу частицам силикагеля. Осушенный воздух проходит соленоидный клапан №1, обратный клапан, индикатор влажности и поступает в линию потребления. Относительная влажность осушенного воздуха определяется (приближенно) сравнением цвета индикаторного вещества, находящегося в индикаторе влажности, с оттенками шкалы цветности .
Давление воздуха в линии потребления определяется по манометру.
Поток воздуха, проходящей через вторую осушительную камеру №2 находящуюся в это время в состоянии восстановления, уносит пар, выделившийся из силикагеля за счет тепла электронагревателя. Влажный воздух проходит через соленоидный клапан и выбрасывается в атмосферу через дроссельное отверстие этого клапана. Движение воздуха происходит в течение 3,5 часов.
К концу этого промежутка времени силикагель в осушительной камере №2 полностью восстанавливается, а воздухопроводы, идущие от данной камеры высушиваются проходящим через них горячим воздухом. По истечение 3,5 часов соленоидный клапан закрывается, электронагреватель сушительной камеры №2 отключается, и атмосферный воздух проходит только через осушительную камеру №1 еще в течение 2,5 часов. а это время осушительная камера №2 успевает охладиться до температуры окружающей среды, силикагель, в ней оказывается подготовленным к осушке воздуха.
Половина рабочего цикла, таким образом, будет выполнена к концу 6-ти часового промежутка времени.
Во время восстановления камеры (на 3,5 часовом цикле) при превышении давления воздуха в коммуникациях дегидратора компрессор не отключается.
Во время остывания камеры (на 2,5 часовом цикле) при превышении давления воздуха в коммуникациях дегидратора сигнализатор давления отключает двигатели компрессора и регулятора циклов. Двигатели будут отключены до тех пор, пока давление воздуха в коммуникациях дегидратора не упадет до нижнего предела СИГНАЛИЗАТОРА ДАВЛЕНИЯ.
В результате отключения двигателей время 2,5 часового цикла увеличивается, соответственно увеличивается длительность полного рабочего цикла. Это облегчает работу дегидратора при его постоянном подключении к потребителю.

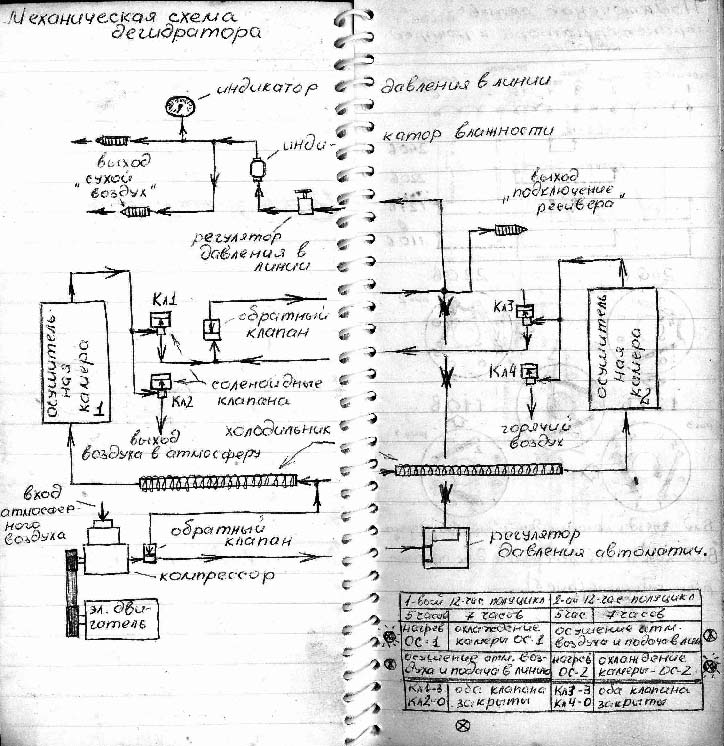

Механическая схема дегидратора. Конспект Ю. Зиновьва
