Для борьбы с замираниями — самой сложной технической проблемой на тропосферных линиях — в системе связи применено разнесение сигнала в пространстве (прием на две антенны) и по частоте (работа через два передатчика); использован сложный составной широкополосный сигнал.
Этот сигнал состоит из трех компонентов, разнесенных по частоте на Fк = 2,5 МГц (рис. 2,а).

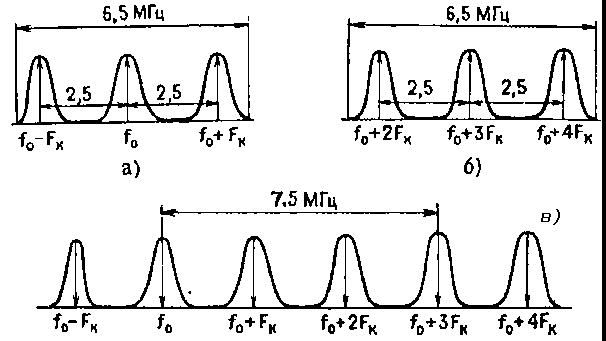

Рис.2. а) спектр излучения первого передатчика (f0 - центральная частота первого передатчика, Fk - частота корреляторного синала), б) спектр излучения второго передатчика, в) спектр принимаемого сигнала

Причем каждый компонент модулирован по частоте одним и тем же групповым сигналом. Разнос в 2.5 МГц выбран из специфики явлений, происходящих в тропосфере при распространении радиоволн: при таком разносе замирания каждого компонента во времени не совпадают.
Составной сигнал получают с помощью генератора корреляторного сигнала. Последний назван так потому, что служит в приемном устройстве для осуществления автокорреляционной обработки принимаемого сигнала, о принципах которой рассказывается ниже.
Составные сигналы каждого из двух передатчиков (рис. 2 в, б) переносятся в СВЧ и затем усиливаются мощными клистроннымн усилителями. Чтобы получить выходную мощность 10 кВт, используются два пятикиловаттных усилителя с воздушным охлаждением и устройство сложения мощностей.
В волноводном тракте передачи установлены ферритовые развязывающие и суммирующе-коммутирующее устройства и полосовой фильтр, подавляющий гармоники передатчика.
Центральные частоты передатчиков разнесены на ЗFk = 7,5 МГц. Это позволяет получить на приеме шести-компонентный составной сигнал, поназанный на рис. 2, в, и обойтись только двумя приемниками.
Две пространственно разнесенные антенны предназначены для передачи и приема сигналов. Антенны выполнены в виде параболических отражающих зеркал, снабженных облучателями с устройствами совмещения передачи и приема. Для защиты от помех в приемном тракте установлен полосовой фильтр.
Принятые сигналы усиливаются малошумящими СВЧ усилителями, преобразуются в промежуточную частоту 70 МГц и затем поступают в систему автокорреляционной обработки и сумматор («Сатурн»). Далее сигнал подается на частотный демодулятор с порогопонижающим устройством типа «следящий гетеродин». Демодулированный групповой сигнал усиливается групповым усилителем и разделяется в согласующем устройстве на сигнал служебной связи и на 12-какальный групповой сигнал, который далее поступает на вход аппаратуры разделения
Каждая станция оснащена системой станционного и линейного контроля, пультом управления, системой бесперебойного энергоснабжения (автоматизированные дизель-генераторы) и другим оборудованием. Вся аппаратура ДТР-12, за исключением мощного усилителя, выполнена на полупроводниковых приборах.
Одним из наиболее интересных и сложных устройств является система автокорреляционной обработки, позволяющая получить наилучшее из всех возможных отношение сигнал /шум. Достигается это следующим обрезом. Составные шестикомпонентные сигналы с центральными частотами fп, принятые двумя антеннами, усиленные и преобразованные в приемном тракте, поступают на две ветви системы автокорреляционной обработки сигнала (рис. 3). Каждая ветвь представляет собой регенеративное устройство, возбуждение которого определяется наличием входного сигнала и параметрами гребенчатого фильтра, согласованными с этим сигналом. В отсутствии полезного сигнала колебаний в регенеративном кольце нет.
Для получения опорного сигнала, необходимого для автокорреляционной обработки, выход смесителя 1 через сумматор и фильтр соединен с одним из входов смесителя 2. На другой вход этого смесителя поступает входной составной сигнал. Если выбрать время запаздывания т в линии задержки таким образом, чтобы запаздывание сигналов на обоих входах смесителя 2 было одинаковым, можно на выходе смесителя 2 получить составной сигнал fп—fр без модуляции полезным сообщением. Этот сигнал проходит через гребенку кварцевых фильтров и очищается от тепловых шумов.
Таким образом, на выходе гребенчатого фильтра формируется опорный широкополосный составной сигнал, несущий в себе информацию о частоте и. фазе принятого
В смесителе 1 происходит перемножение входного и опорного сигналов, и фильтрация выходного сигнала fр. На выходе этого смесителя образуется простой ЧМ сигнал, амплитуда которого пропорциональна сумме мощностей всех принятых компонент составного сигнала, а фаза не зависит от фазы входного сигнала и определяется лишь параметрами самого регенеративного устройства. Такие же преобразования входного сигнала происходят и во второй ветви приемника.
Полученные в каждой ветви простые ЧМ сигналы складываются в сумматоре без дополнительной фаэировки. Суммарный сигнал подается на демодулятор.
Такой способ борьбы с замираниями эквивалентен 12-кратному разнесенному приему, то есть оказывается весьма эффективным.

При подготовке этой статьи использованы материалы из журнала "Радио" №5, 1982 г.
