Радиоприемное устройство

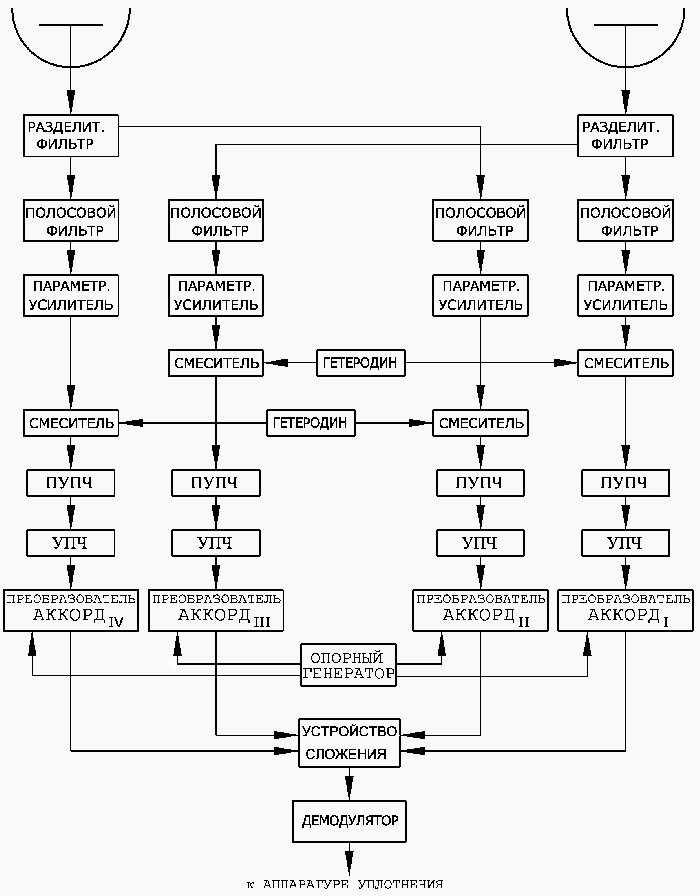

Структурная схема приемного устройства при счетверенном приеме, с преобразователем "Аккорд"
Сигналы, прошедшие тракт распространения, принимаются на две разнесенные в пространстве антенны. Далее они поступают на разделительные фильтры, где происходит разделение сигналов двух передатчиков соседней станции (передающих одинаковую информацию на различных частотах). После полосовых фильтров сигналы поступают на параметрические усилители. Параметрические усилители в приемных устройствах аппаратуры «Горизонт-М» стали применяться взамен усилителей на маячковых лампах после 1975 года. В параметрическом усилителе использован генератор накачки на диоде Ганна. Генератор накачки работает на частоте 10 ГГц. Параметрический усилитель обеспечивал усиление 20дБ при коэффициенте шума 2 - 3 дБ. После параметрического усилителя сигнал поступает на смеситель. С выхода смесителя сигнал промежуточной частоты (ПЧ) 70 МГц попадает на вход предварительного малошумящего усилителя ПЧ. Каждый из четырех независимых сигналов с выхода основного усилителя ПЧ поступает на преобразователи «Аккорд». Эти преобразователи имеют общий опорный генератор. Далее идет сумматор четырех сигналов, с выхода которого суммарный сигнал 4-х приемников поступает на демодулятор, и далее на аппаратуру каналообразования.
